NUCLEO-F302R8 LEDチカチカ

評価ボード NUCLEO-F302R8

私はモータ制御の勉強で買ったものを使用しました。

https://shop.cqpub.co.jp/hanbai/books/48/48011.htm

  • CPU: Arm Cortex-M4. Single core
  • MCU: STM32F302R8
  • 内蔵クロック: 8MHz

UM(ユーザマニュアル)

https://www.st.com/resource/en/user_manual/um1724-stm32-nucleo64-boards-mb1136-stmicroelectronics.pdf

以降の説明でUMを引用します。

USBケーブル mini B

ボードと開発用のPCをUSBケーブルで接続します。

USBで電力も供給されます。

ボードのUSBタイプがminiBです。

私はelecomのU2C-MF10BKを使用しました。

ユーザLED LD2

ユーザが制御できるLEDがLD2になります。

ボードでの位置はUMを確認してください。

UM: Figure 3. Top layout

MCUでのポートは以下になります。

pin34 PB13

UM: 6.4 LEDs
User LD2: the green LED is a user LED connected to ARDUINO® signal D13 corresponding
to STM32 I/O PA5 (pin 21) or PB13 (pin 34) depending on the STM32 target. Refer to
Table 11 to Table 23 when

開発環境

OS

Windows 10

Arm GNU Toolchain

Arm向けのコンパイラやリンカなどが入ってます。

https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads

zipをダウンロードして、適当なフォルダに解凍しました。

ex) C:\arm-none-eabi

Buildツール

CMakeとNinjaというツールを使ってビルドを便利で簡単に行います。

CMake

zipをダウンロードして、適当なフォルダに解凍しました。

環境変数のPATHにCmakeのbinフォルダのパスを追加してください。

ex) Path: C:\Program Files\CMake\bin

Ninja

zipをダウンロードして、適当なフォルダに解凍しました。

環境変数のPATHにNinjaのexeを置いたパスを追加してください。

ex) Path: C:\Program Files\ninja

ソースコード

https://github.com/ohmusso/NUCLEO-F302R8

ここではフォルダ構成のみ説明します。

コードの説明は以下の記事に記載します。

コードの説明

|--CMakeList.txt: CMakeのスクリプト。
|--toolchain-STM32F302R8.cmake: ビルド対象固有の設定を記載したCMakeスクリプト。
|                               CMakeList.txtから読み込む。
|--stm32f3.ld: リンカスクリプト。メモリマップを定義。
|--/src
|   |--startup.s: 起動処理を行う。
|   |--main.c: 必要なドライバの初期化とLEDチカチカの処理を行う。
|   |--/Driver
|      |--/Clock: クロックの設定を行う。
|      |--/Port: LEDが接続されているポートの設定を行う。
|--build.ps1: ビルドを実行するスクリプト。

Build

上記のソースコードをダウンロードして、powershellのbuild.ps1を実行します。

# ターミナル上
./build.ps1

実行すると、buildフォルダが作成されます。

buildフォルダのsample.binがLEDチカチカプログラムで、これをボードに書き込みます。

書き込み

ボードとPCをUSBケーブルで接続

接続すると

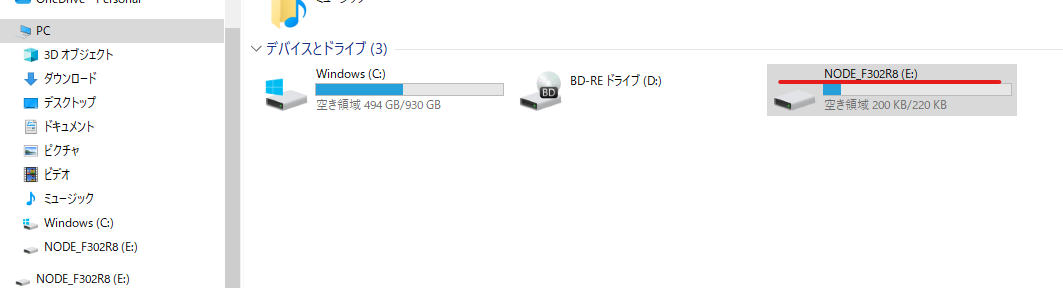

USB Drive

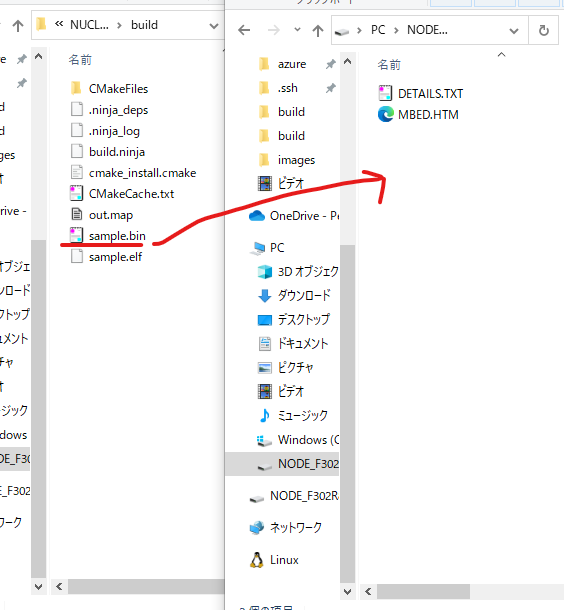

バイナリをドラッグアンドドロップ

Drag and Drop

書き込み中はLD1が点滅します。

書き込みが完了して、LD2がチカチカすればOKです。

以上

次はUARTを実装しました。

UART
